Abri pour la maintenance rapide en carbone hybride

Découvrez la diversité de nos produits dans une nouvelle dimension.
Trouvez ainsi des idées de conception inspirantes pour votre solution sectorielle avec nos visites virtuelles.

Exigences


Un client militaire a chargé HTS TENTIQ de concevoir un abri pour la maintenance des véhicules pour une utilisation dans toutes les conditions météorologiques. Cet abri pour la maintenance devait être suffisamment grand pour abriter un ensemble d’équipements et de véhicules militaire de petite et grande taille, avec une hauteur libre de plus de 4 m.

Le client a également précisé que cet abri devait être léger afin de permettre son installation sans aucun équipement mécanique ou grue. Une autre exigence nécessitait de pouvoir relier d’autres abris ou conteneurs à la structure principale, et de permettre l’agrandissement de l’abri principal.

Solution

L’équipe de développement d’HTS TENTIQ a conçu un abri innovant pour la maintenance des véhicules, avec un certain nombre de nouvelles fonctionnalités. Le profil en fibre de carbone impliquait qu’il soit suffisamment léger pour pouvoir être installé manuellement tout en respectant les exigences de charge de neige de 50 kg/m2 et de charge de vent de 90 km/h. L’abri de 5 m de haut aurait été trop lourd à élever manuellement s’il avait été fabriqué avec les modèles standard d’abri en aluminium.

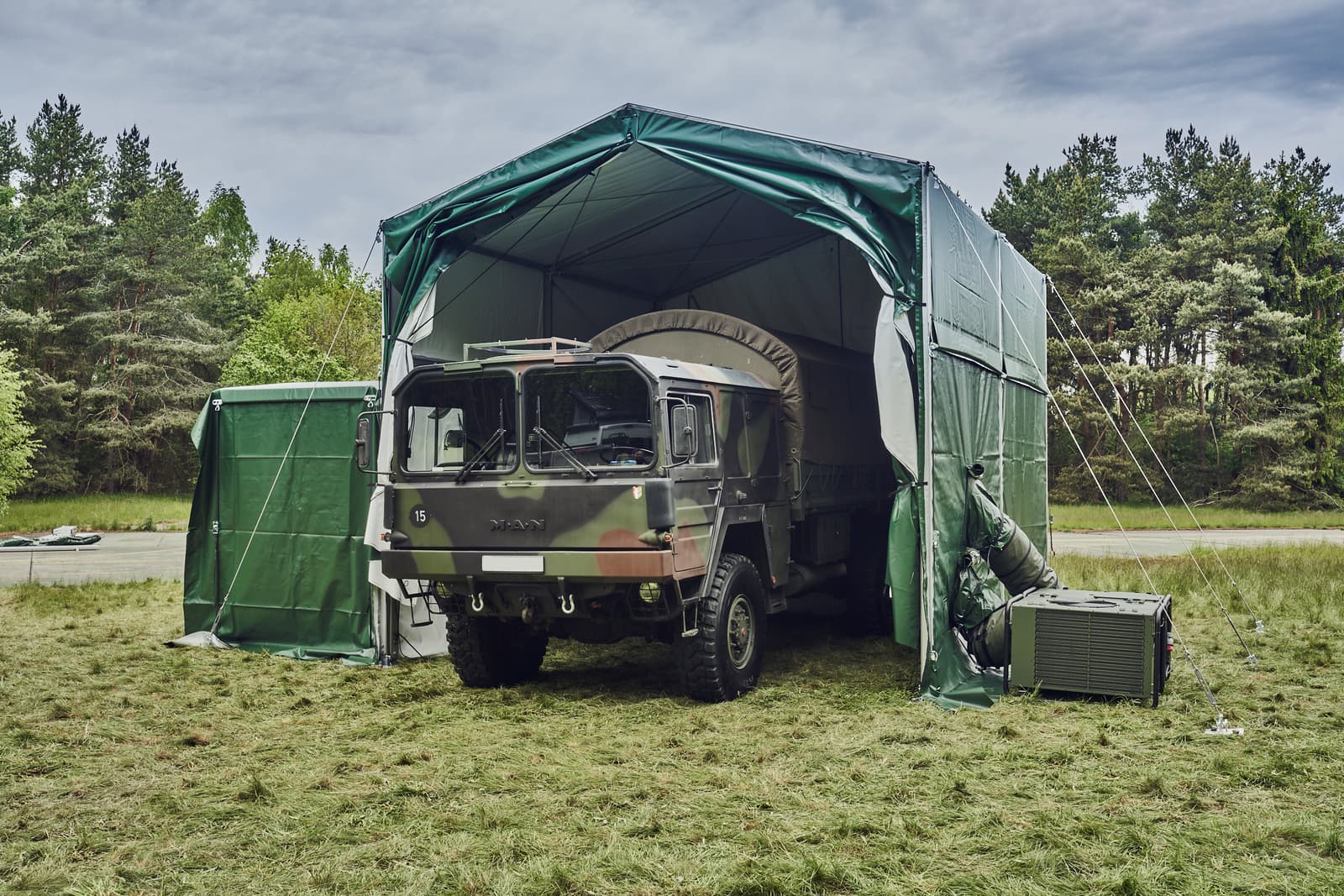

L’accès principal des véhicules devait être suffisamment large pour laisser passer des véhicules militaires jusqu’à 4 m de haut. L’équipe d’HTS tentiQ a donc mis au point un système de poulie manuel permettant d’ouvrir entièrement les portes en PVC jusqu’à la toiture à 2 pentes.

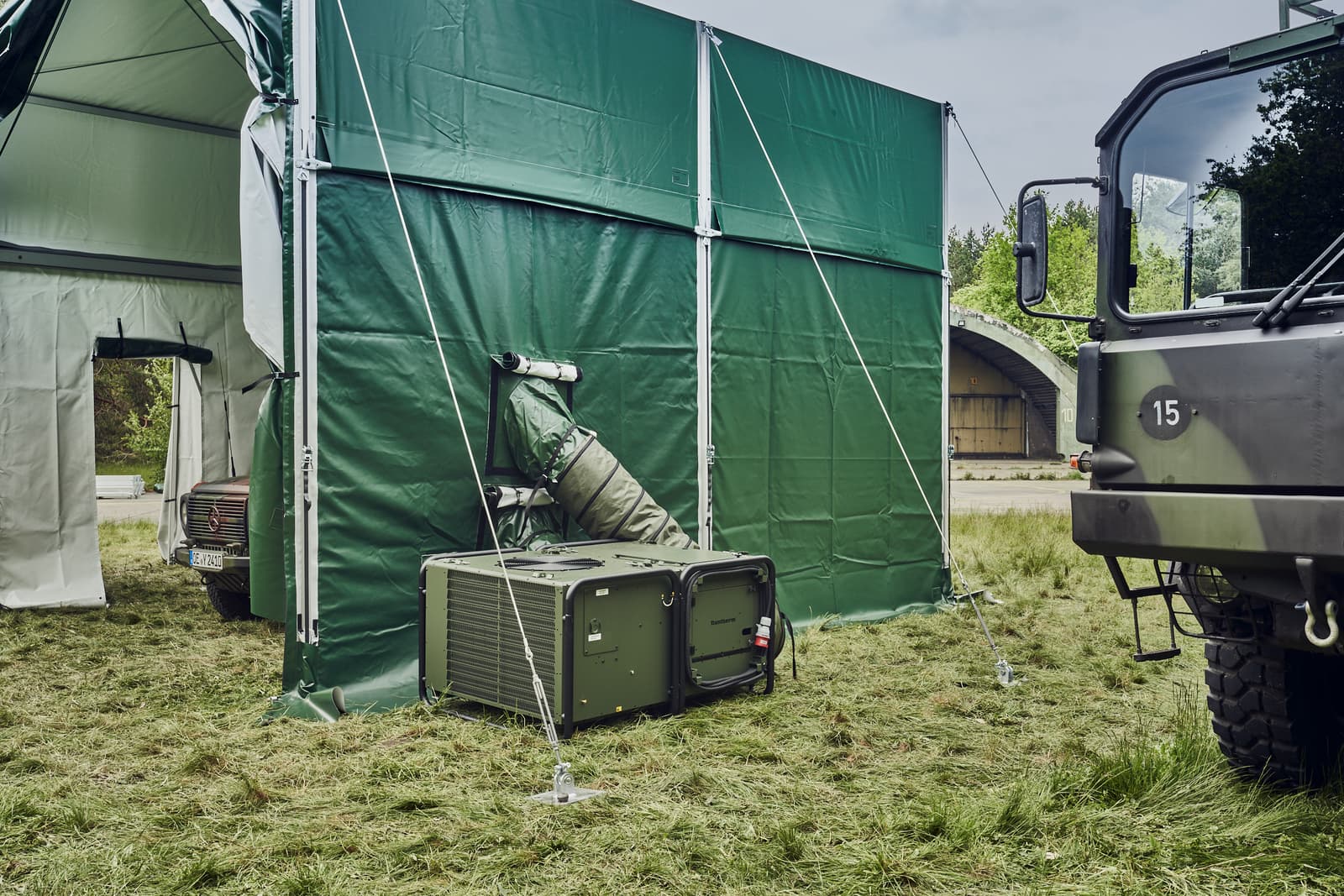

Pour une plus grande polyvalence, la structure de l’abri est équipée de panneaux de paroi latérale montés séparément du toit, permettant ainsi de les retirer et de les remplacer par des panneaux de différentes conceptions, tels que des panneaux d’abri latéraux raccordés, un panneau avec système de chauffage ou des panneaux pleins standard. Tous les types de panneau sont entièrement interchangeables sur chaque travée.

Résultat

L’abri en carbone pour la maintenance rapide constitue l’un des produits les plus innovants dans la gamme destinée au secteur militaire d’HTS TENTIQ. Cette structure multi-usage est particulièrement adaptée pour être utilisée en abri de maintenance et ou d’atelier.

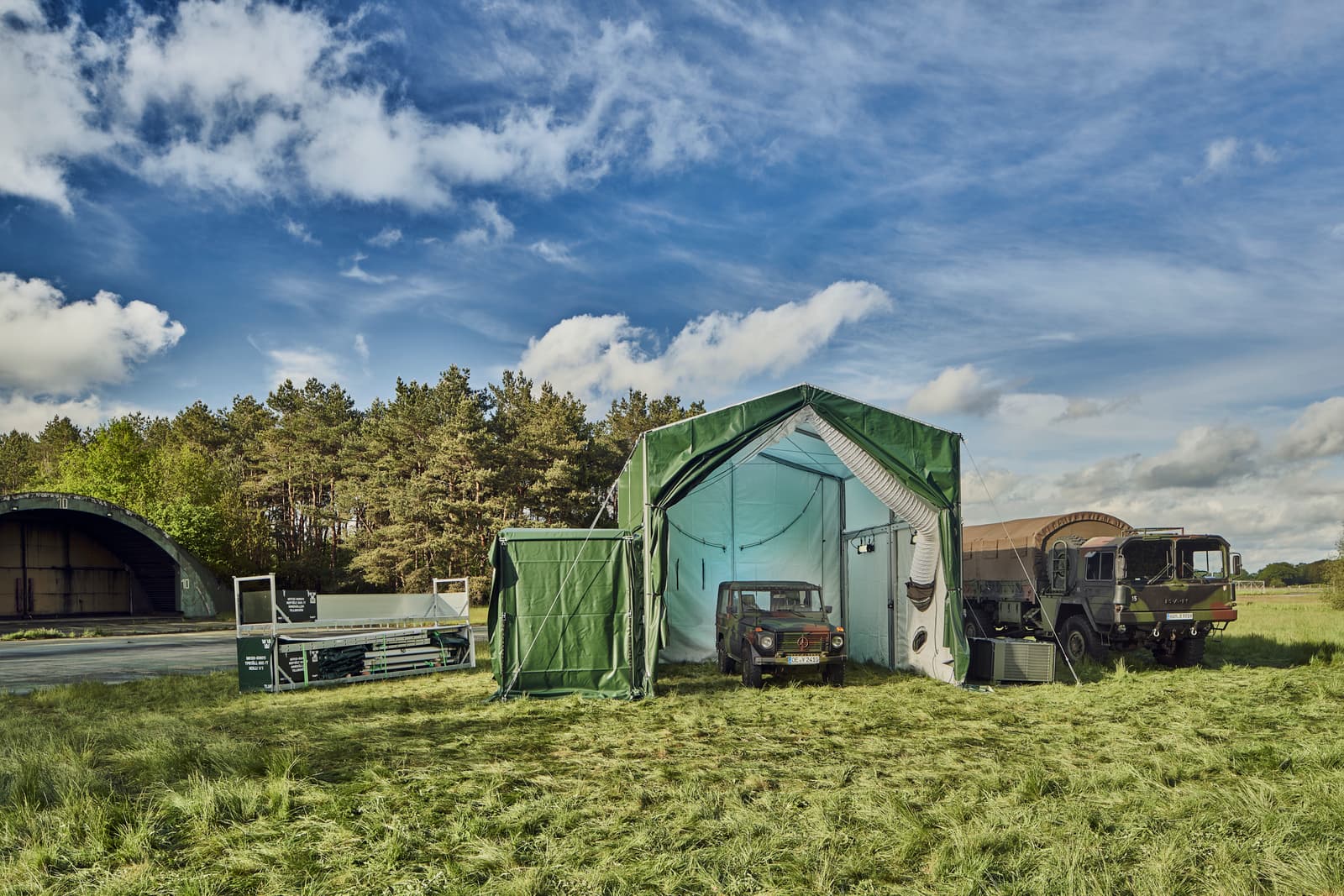

Cet abri en fibre de carbone de 5 m de hauteur peut être installé n’importe où dans le monde, dans les conditions météorologiques les plus difficiles ; il peut également être installé par temps froid en portant des gants. L’abri peut être monté en moins de 30 minutes par 8 soldats, sans avoir à utiliser des outils électriques ou mécaniques.

Sa conception compact légère signifie que le volume à la livraison est réduit.

Ayant mis au point un abri prototype, HTS TENTIQ a collaboré avec le client pour adapter la conception à ses exigences spécifiques. Depuis, le client a commandé un nombre considérable d’abris de maintenance.

Type

Structures de maintenance en version hybride carbone

Taille

5,00 m 6,00 m 4,20 m

Type de toiture

Toit 2 pentes

Produit utilisé dans cette étude de cas:

Structures de maintenance en version hybride carbone
